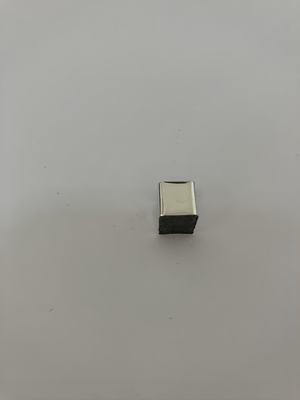

Tấm đệm mút EMI 10x13mm Mạ bảo vệ dẫn điện

EMI, SMF GASKET, WHL 10 * 13 * 10M phục hồi đàn hồi, sản xuất điện



Sản phẩm



Kích thước: W * H * L: 10 * 13 * 10MM



Tổng quan

• Miếng đệm che chắn SMT EMI là miếng đệm tiếp đất làm giảm nhiễu điện từ được tạo ra bên trong các thiết bị điện tử và bảo vệ mạch điện khỏi các xung điện.

• Hàn dòng chảy có thể lên đến 260 ℃ bằng cách sử dụng vật liệu có khả năng chịu nhiệt tuyệt vời.

• Được đóng gói với băng cuộn để có thể tự động lắp bề mặt.
• Có thể được sử dụng làm miếng đệm công tắc cảm ứng, miếng đệm cảm biến cảm ứng, v.v.

Đặc trưng

• Hình khối ổn định, mềm mại và đàn hồi bằng cách sử dụng một lõi bọt biển.
  - Được sản xuất với nhiều kích cỡ khác nhau so với các tiếp điểm nối đất bằng silicone hoặc kim loại
  - Không bị cong cũng như không bị gãy như một dải ngón tay
  - Không sợ cứng hoặc tạo ra siloxan như loại lõi silicone
  - Chất liệu xốp mềm không làm cong PCB cũng như không làm biến dạng thiết bị
• Độ dẫn điện tuyệt vời và điện trở bề mặt thấp
• Khả năng phục hồi tuyệt vời với độ cứng có thể điều chỉnh, không bị cong hoặc gãy
• Có sẵn SMT (gắn trên bề mặt) và tương thích với hàn thủ công
• Tuân thủ RoHS, UL94V-0, Không có Halogen

Thông tin chi tiết

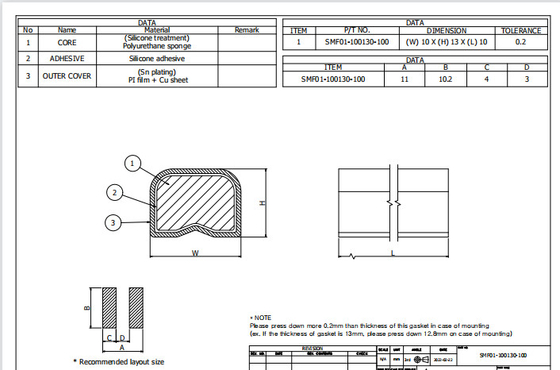

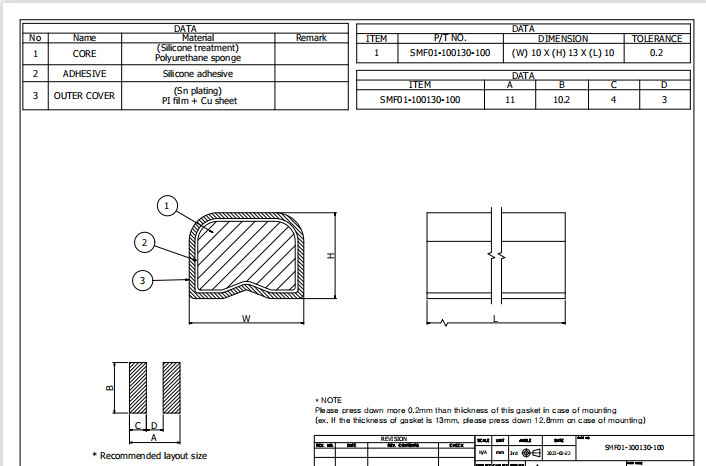

Sự chỉ rõ

Các ứng dụng



Mặt đất PCB & Bảo vệ EMI





• SMT Gasket được sử dụng để che chắn EMI và nối đất bằng cách gắn nó vào PCB của mô-đun LCD.Một số miếng SMT Gasket được sử dụng trên PCB để tối đa hóa hiệu quả che chắn và nối đất của EMI.Vị trí của chúng trên PCB được phản ánh trong giai đoạn thiết kế mạch PCB.
• Được cung cấp trong các gói nghề nghiệp được đánh máy phù hợp với SMT.



Touch Sensor Gasket / Touch Switch Gasket







• Miếng đệm cảm biến cảm ứng (miếng đệm công tắc cảm ứng) có chức năng như một điện cực kết nối bảng hiển thị và PCB sử dụng phương thức nhập cảm ứng tĩnh điện.Nó phù hợp với công tắc cảm ứng của các thiết bị gia dụng và thiết bị công nghiệp.
• Miếng đệm SMF được lắp đặt tự động trên bề mặt trong khi phương pháp tiếp xúc lò xo và thanh cảm ứng yêu cầu hàn thủ công.
• Tiết kiệm chi phí được mong đợi bằng cách thay thế phương pháp lưới cảm ứng đắt tiền.
• Miếng đệm này không gây căng thẳng cho PCB / Panel do tính đàn hồi của nó và có khả năng chống ăn mòn cao.



ĐIỀU KHOẢN BẢO ĐẢM & ĐIỂM THAM KHẢO TRONG TÙY CHỈNH

• 1) Giữ sản phẩm ở nhiệt độ và độ ẩm phòng. (25 ± 10 ℃, nhỏ hơn 75%)
• 2) Tránh tiếp xúc với không khí và độ ẩm khi giữ sản phẩm.
• 3) Tránh ánh sáng mặt trời trực tiếp và không có chất dễ cháy khi giữ sản phẩm.
• 4) Giữ nó để tránh bị hư hại đến hình thức và hình dạng.
• 5) Cẩn thận không để môi trường có nhiệt độ cao, độ ẩm cao sau khi mở sản phẩm.
• 6) Cẩn thận không tiếp xúc với các vật liệu hóa học và hữu cơ.
• 7) Không chạm vào sản phẩm bằng tay không.
• 8) Thời gian bảo hành của sản phẩm là 6 tháng sau khi giao hàng.

QUYẾT ĐỊNH



1) Công ty TNHH E-SONG EMC (Bên “B” như bên dưới) gửi kèm báo cáo kiểm tra khi xuất xưởng.

2) Về nguyên tắc, một Lô dành cho một lần phân phối một mô hình.

3) Việc xác định đạt và không đạt của Lô được áp dụng theo "Danh sách kiểm tra lấy mẫu KS Q ISO 2859-1".

4) Mức độ kiểm tra và AQL được xác định theo thỏa thuận chung. (Tiêu chuẩn: G-II, 0,65)

5) Nếu DEVIALET (Bên “A” như bên dưới) không vượt qua được kiểm tra nhập khẩu, “A” phải thông báo cho “B” về sự không phù hợp.

Sau đó, “B” phải thông báo các biện pháp cải tiến cho “A” trong vòng 5 ngày.

6) Lô không đạt phải được trả lại nhưng nó có sẵn để chấp nhận các sản phẩm đã chọn phù hợp với hoàn cảnh.

7) Trong trường hợp có bất kỳ tình huống bất ngờ nào khác, phải giải quyết theo thỏa thuận của hai bên.



TIÊU CHUẨN ĐÓNG GÓI CHUNG



1) Dán nhãn viền.

2) Hộp carton chứa một lượng xi lanh SMF thích hợp.

3) Đổ vật liệu đệm vào phần nhựa trên nắp lưng.

4) Hộp được niêm phong bằng băng keo OPP, loại H, và hộp được dán nhãn như có sẵn.

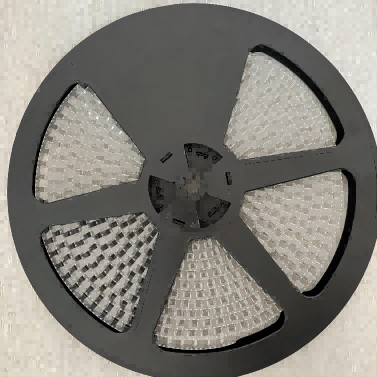

5) Phương pháp đóng gói (như trong hình)
